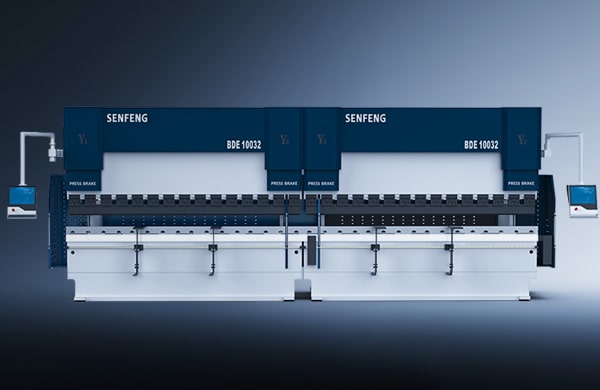

超長尺シート用タンデム CNC プレスブレーキ
この機械は、同じ仕様のプレスブレーキ 2 台を同時に制御して同期運転できます。タンデムまたはマルチマシン同期装置と連動して、長尺または超長尺シートの曲げに適しており、1+1>2 という驚くべき効果があります。街灯柱、電柱、都市建設および高速道路の自動車フレームの曲げに使用されています。この 2 台の機械は、必要に応じて連動または独立して動作できます。
1500*2-15000*2 [mm] 曲げ長さ
さらにご質問があり、最適な見積もりをご希望の場合は、今すぐ WhatsApp またはメールで直接お問い合わせください。
競争力
パフォーマンス上の利点
タンデムシンクロナイザーにより、2台のプレスブレーキが連動して超長尺材や普通板材を同時に曲げることができます。また、単独作業も可能です。
1. 高速曲げ
2つのプレスブレーキがダブルハーネスで動作し、大量曲げを実現します。
2. 超長尺ワークの曲げ加工が容易
曲げ長さが2倍になり、超長尺ワークの曲げ加工が容易になりました。
3. 高精度な曲げ
当社の高精度曲げ加工は、高度なCNC装置とサーボシステムによるものです。
機械的な利点
1. タンデムリンク
* 同じ仕様のプレスブレーキを2台並べて双晶構造を形成する
* 機械ベッドはQ235B鋼板で作られており、高い強度を確保しています。
* モジュラーフロントサポートは、ハンドシャンクを使用して左右に動かしたり、高さを変えたりすることができます。
* 高精度バックゲージシステムはウォームとウォームホイールを伝動ギアとみなします（X軸：400mm/s）
* 油圧システムは、高周波数応答（12ms）、簡単な試運転、正確な閉ループ制御を備えています。
2. 高水準の工作機械
高温焼鈍や時効処理などの7つの標準プロセスを経ているため、長期間使用しても高温で変形したり破損したりしない工作機械を維持できます。
3. 機械的たわみ補正システム
このシステムは、制御システムが必要な補正を計算した後、ウェッジブロックを移動させ、曲がったり歪んだりした上部ビームと下部ビームに対してその役割を果たすため、曲げシート間の差は最小限に抑えられます。
4. 曲げ加工が豊富
上下曲げ、円弧曲げ、デッドエッジ曲げ、U字型曲げ、密閉型曲げ、直角曲げ、鋭角曲げ、鈍角曲げなどの複雑な形状の曲げが可能
制御システムの利点
当社は、世界的に人気の高い制御システムを採用しており、ユーザーインターフェイスがシンプルに設計されているため、操作経験がなくてもデジタルおよびグラフィカルプログラミングを行うことができます。内蔵の曲げデータベースにより、曲げパラメータを自由に呼び出すことができます。
1. グラフィカルプログラミング
ユーザーは曲げ工程をグラフィカルに計画およびシミュレーションできるため、曲げ速度と精度が最適化されます。
2. 自動計算
広がり長さ、曲げ力、クランプポイント、たわみ補正、バックゲージなどのパラメータを自動的に計算できます。
3. 自動測定と補正
板厚をリアルタイムで測定し、曲げパラメータを変更して厚さ偏差を補正し、曲げ角度を正確に保ちます。
技術的パラメータ
| 主なパラメータ | モデル | |||
| BDE10032-10032 | BDE10041-10041 | BDE60060-60060 | ||
| 曲げ力 (kN) | 1000 | 1000 | 6000 | |
| 曲げ長さ（mm） | 3200*2 | 4100*2 | 6000*2 | |
| 喉の深さ（mm） | 400 | 400 | 600 | |
| 列間の幅（mm） | 2600 | 3600 | 4800 | |
| オープン高さ（mm） | 480 | 480 | 670 | |
| スライドブロックの速度（mm/s） | アプローチ | 180 | 180 | 90 |
| 曲げる | 0-10 | 0-10 | 0-7 | |
| 戻る | 160 | 160 | 90 | |
| 全体寸法（長さ×幅×高さ、mm） | 3700*1515*2630+3700*1515*2630 | 4700*1930*2630+4700*1930*2630 | 6200*2700*4750+6200*2700*4750 | |
| 機械重量（kg） | 7800*2 | 9100*2 | 52000*2 | |
| 主モーター出力 (kw) | 7.5 | 7.5 | 45 | |
自動化
オプション特典
1. インテリジェントな相互接続
曲げ、積み込み、積み下ろしを完全に自動化できるように、積み込みと積み下ろし用のロボット/トラス拡張インターフェースを用意します。
プレスブレーキは、薄い板金を曲げることができる装置です。油圧システムを通じて圧力を発生させ、上下の金型に伝達して、希望する曲げ形状を実現します。駆動モード、自動化レベル、構造に応じて、プレスブレーキは手動、油圧、CNC プレスブレーキに分類できます。
Panel bender is a highly automated bending machine, representing the latest advancement in sheet metal bending. It can bend into various complex shapes such as right angle, arc, up and down, without the need for manual holding of workpiece or bending mold. One-time positioning is enough for multi-side bending. Its bending speed is about 3 times faster than traditional press brakes. Due to the fewest human intervention, the consistency among workpieces is much higher, and it is gradually replacing the tradition.
For the panel bender, workers only need to place workpieces on its worktable, then, the workpiece will be positioned by suction cup or press-down arm and bent automatically. A set of universal bending mold is enough, without frequent change or customization.
A press brake is a type of forging machinery primarily used for sheet metal processing, especially for large sheets. By adopting different molds, it can perform operations such as bending edges, stretching, rounding and punching on the sheet metal.
プレスブレーキの操作は、初心者にとって挑戦であるだけでなく、成長のチャンスでもあります。以下のヒントに従うことで、CNC プレスブレーキ操作の複雑さを、より簡単かつ効率的に操作できます。
* プレスブレーキと操作マニュアルに精通する
* 専門的なトレーニングを受ける
* パラメータを正しく設定および調整する
* プログラミング スキルを徐々に習得する
* 材料の選択に重点を置く
* 安全操作手順を順守する
* マシンの状態を監視および調整する
* 定期的なメンテナンスを実行する
* 実践的な経験を積む
機械全体には 1 年間の保証が付いています。主な付属品と消耗品は、それぞれの耐用年数に応じて交換されます。また、世界中のユーザー向けにオリジナル付属品も提供しており、見積もりは 24 時間以内に提供され、3 ～ 7 営業日以内に納品されます。これらの付属品の交換は、最寄りの子会社または現地サービス センターに優先的に提供されます。
