金属加工とカスタム部品の多機能数値制御旋盤

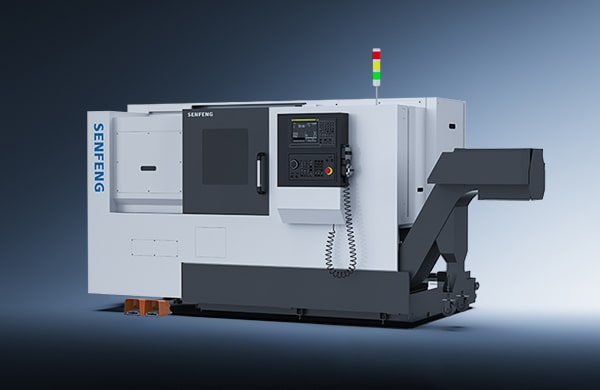

TCKシリーズ横型数値制御旋盤は著者らの長年の横型数値制御の経験を結合して設計した高品質の製品で、市場と発展の需要に迅速に対応でき、製品の性能が信頼でき、人体工学設計に合致して、すでに同業界の白眉になった。
最大カット長い500mm
主軸回転速度50-4000r/min
最大荷重500kg
さらにご質問があり、最適な見積もりをご希望の場合は、今すぐ WhatsApp またはメールで直接お問い合わせください。
競争力
パフォーマンスの優位性
当社の多年の数値制御工作機械の生産経験を集めて、数値制御化によって二次的に開発して、性能が先進で、品質が信頼でき、適応性が広く、価格性能比が非常に高い経済型数値制御工作機械である。
1. 加工力が強い
* 最大加工径φ360mm、最大加工長500mm
* シャフト類とディスク類の部品、旋削ねじ、円弧、テーパ、および回転体の内外面を加工でき、高効率、大量、高精度の回転体部品の加工が可能
2. 応用範囲が広い
多機能工作機械として、特に自動車、モーター、軸受、油圧などの業界で使用するのに適している
3. 安全防護
* 各種の突発故障による機械の破損を防止する警報装置と非常停止ボタンがあり、警報文字と警報番号がモニターに表示され、より直感的に
* 工作機械の関連動作に相応するインターロックを備えて、設備と身の安全を保護する
* 電源ラインに過電流と短絡保護がある
* 電気システムは自己診断機能を備えており、運転員と保守員はいつでも表示灯とモニターを通じて機械各部の運行状態を観察することができ、工作機械の操作の安全性を確保することができる
機械的優位性
1. 構造がコンパクトである
* 小形、小占有面積（<4m2）
* フルエンクロージャ構造で、設置前にドアを開けて、作業者が工作機械内部に入って作業しやすい
2. リニアガイド
ガイドレールは精密リニアボールガイドを採用し、高い送り精度、低い摩擦抵抗、良好な剛性、高い振動と変形に強い
3. 油圧チャック
8インチ中空油圧チャック（φ210）を標準装備し、各種治具や部品の交換が容易で、様々な部品を加工したいというお客様の要望にお応えする
4. サーボドライブホルダ
高感度で信頼性の高い近接スイッチと精密に設計された電子感知システムを採用して、迅速かつ正確に感知して、運行が静かで、高速で、高トルクで、工具交換が迅速である
5. 自動屑排出システム
チェーンプレート、スクレーパまたはマグネットスクレーパ屑排出機を提供して、各種類の切屑を収集して輸送する
6. ハイスタンダードベッド
主軸、工作機械、尾座などの部品の剛性が合理的に整合して、工作機械の剛性を大幅に向上して、重切削の安定性を確保して、加工精度がIT6~IT7級に達する。
* 工作機械は30°斜面の一体ベッドを採用して、切削中に受ける力を更に安定させ、ベッドは高密度鋳鉄を採用して、高強度と良好な振動抵抗性能を持っている。
* 単軸ケース構造でモータがプーリを介して主軸を直接回転駆動することにより、機械伝動の電力損失を低減し、迅速かつスムーズな始動を実現
* スライドレール上を一体的に移動できるため、長軸ワークの加工が容易
システムのメリット
バス式数値制御システムを採用して、安定で信頼性があり、極めてシンプルな操作パネルを採用して、大型ディスプレイを採用して、ユーザーの操作が更に便利
1. データのやりとりが便利
すべてのプロファイルを簡単にインポートおよびエクスポートでき、強力なカスタマイズが可能
2. 高速サーボチェンジ
1軸でサーボタレットを制御でき、工具交換効率が20%以上向上
3. ソフトウェアのカスタマイズ
ユーザーは自分に合ったソフトウェアを選択して、オペレーティングシステムをカスタマイズして、生産性を向上させることができる
技術パラメータ
| 加工 範囲 | 項目 | Unit | SF-TCK 50 | SF-TCK 56 | SF-TCK 70 | SF-TCK 80 | SF-TCK 600S | SF-TCK 6050 | SF-TCK 6350B |
| ベッド上スイング | mm | ø500 | ø560 | ø720 | ø850 | ø600 | ø560 | ø630 | |
| クロススライド上スイング | mm | ø300 | ø330 | ø420 | ø550 | ø380 | ø380 | ø370 | |
| 最大加工長さ | mm | 500 | 500 | 1000 | 1500 | 500 | 550 | 500 | |
| 最大加工径 (ディスクタイプ) | mm | ø360 | ø350 | ø500 | ø750 | ø550 | ø500 | ø480 | |
| 標準加工径 (軸) | mm | ø240 | ø280 | ø380 | / | ø430 | ø320 | / | |
| 主軸 (内蔵スピンドルユニット) | 主軸形式 | A2-6 | A2-6 | A2-11 | A2-11 | A2-8 | A2-6 | A2-8 | |
| 主軸穴径 | mm | ø65 | ø65 | ø80 | ø120 | ø80 | ø65 | ø96 | |
| 最大バーパス径 | mm | ø50 | ø50 | ø70 | ø105 | ø70 | ø50 | ø85 | |
| 主軸回転数範囲 | r/min | 50-4000 | 50-4000 | 1600 | 30-1300 | 50-3000 | 50-4000 | 50-4500 | |
| 主電動機出力 | kW | 11/15 | 11/15 | 18.5/22 | 15/18.5 | 15/18.5 | 11-15 | 15/18.5 | |
| 定格出力トルク | N.m | 177 | 177 | 354 | 573 | 255 | 157 | 210 | |
| チャックサイズ | inch | 8 | 8 | 12 | 12 | 10 | 8 | 10 | |
| 送り | X軸ストローク | mm | 200 | 200 | 270 | 385 | 300 | 275 | 270 |
| Z軸ストローク | mm | 550 | 530 | 1020 | 1600 | 550 | 680 | 690 | |
| X/Z軸快速送り速度 | m/min | 30/30 | 30/30 | 15/15 | 10/12 | 12/12 | 15/15 | 15/15 | |
| タレット | 工具ホルダ形式 | 横型サーボタレット | |||||||
| 工具数 | 8 | 8 | 12 | 12 | 12 | 12 | 12 | ||
| 角形工具ホルダ | mm | 25*25 | 25*25 | 32*32 | 32*32 | 32*32 | 25*25 | 32*32 | |
| 中ぐり棒径 | mm | ø40 | ø40 | ø50 | ø50 | ø50 | ø40 | ø50 | |
| 最短パス工具選択 可能 | 可 | 可 | 可 | 可 | 可 | 可 | 可 | ||
| 心押し台 | 心押し台心筒ストローク | mm | 100 | / | / | / | / | 100 | 100 |
| 心押し軸テーパ | MT | 5# | 5# | 5# | 5# | / | 5# | 5# | |
| 心押し台ストローク | mm | 450 | 450 | 900 | 1500 | / | 500 | 500 | |
自動化
拡張可能な利点
1. 先端数値制御システム
旋盤フライス複合工作機械専用で、応答速度が速く、加工効果が良い。操作メニューがユーザーを中心にして、ユーザーの体験を最適化にする
2. その他仕様チャック
さまざまなワークピースを保持するために、10 インチの中空チャック、8 インチのソリッドステート、および 10 インチの中空チャックをお選びいただける
3. オイルミスト捕集器
機械加工過程で発生するオイルミスト、水ミストなどの有害物質を収集·浄化して作業場内のオイルミスト汚染を減らし、作業者の健康を保護する
デジタル情報制御によりフライス加工を行う設備で、高精度、高効率、高自動化などの特徴を持ち、現代の製造業に欠かせない設備に発展しています。
他の一般的な工作機械と比較して、次の特徴があります。
* 安定した品質で高い加工精度。
* 多座標リンクが可能で、複雑な形状の部品の切断が可能。
* スペアパーツを交換する場合、CNC プログラムを変更するだけで済むため、生産の準備時間が節約できます。
* 工作機械自体の精度と剛性が高く、生産性が高くなります (通常、他の工作機械の 3 ～ 5 倍)。
* 高度な自動化により、労働集約度を軽減できます。
* オペレーターに対する品質要件が高く、メンテナンス スタッフに対する技術要件も高くなります。
現在、CNC フライス盤は機械製造業界で広く使用されており、シャフト、ディスク、スリーブ形状の部品を処理できます。たとえば、CNC フライス盤は、自動車製造業界でエンジン ブロック、シリンダー ヘッド、クランクシャフトなどの部品の加工に広く使用されています。スペアパーツに高精度が求められる航空宇宙分野では、CNC 工作機械は高精度加工の要求にも応えることができます。
機械全体には 1 年間の保証が付いています。主な付属品と消耗品は、それぞれの耐用年数に応じて交換されます。また、世界中のユーザー向けにオリジナル付属品も提供しており、見積もりは 24 時間以内に提供され、3 ～ 7 営業日以内に納品されます。これらの付属品の交換は、最寄りの子会社または現地サービス センターに優先的に提供されます。
